在二维条码（如PDF417、QR Code等）中，Error Correction Level（纠错级别，ECL） 是一项关键参数，用于定义条码对物理损坏、打印缺陷或扫描噪声的容错能力。它直接影响条码的可靠性、存储效率和印刷要求。以下是详细的介绍：
1. ECL 纠错级别的作用
- 容错能力: 确定条码在部分区域被遮挡、污损或打印模糊时，仍能被扫描设备正确解码的能力。
- 存储效率: 较高的纠错级别会占用更多存储空间（用于冗余校验数据），从而减少可用容量。
- 适用场景: 根据使用环境的风险等级选择合适的ECL（例如：工业环境需高容错，室内清洁环境可低容错）。
2. 常见纠错级别（以PDF417为例）
PDF417的纠错级别从 ECL0 到 ECL9，共10个等级，数字越大容错能力越强。
以下是典型特性：
| ECL级别 | 容错能力（可修复的区域占比） | 适用场景 | 典型用途举例 |
|---|---|---|---|
| ECL0 | 无容错 | 环境清洁、高精度印刷 | 电子票据、室内标签 |
| ECL1 | （L）~7% | 轻微污损风险 | 办公文档、快递面单 |
| ECL2 | （M）~15% | 中等污损（如折叠、指纹） | 物流标签、门票 |
| ECL3 | （Q）~25% | 工业环境（油渍、划痕） | 制造业零件标识 |
| ECL4 | （H）~30% | 高风险工业场景 | 车载设备、户外标牌 |
| ECL5~9 | 30%~50%（逐步提升） | 极端环境（长期暴露、化学腐蚀） | 军品追踪、医疗植入物标签 |

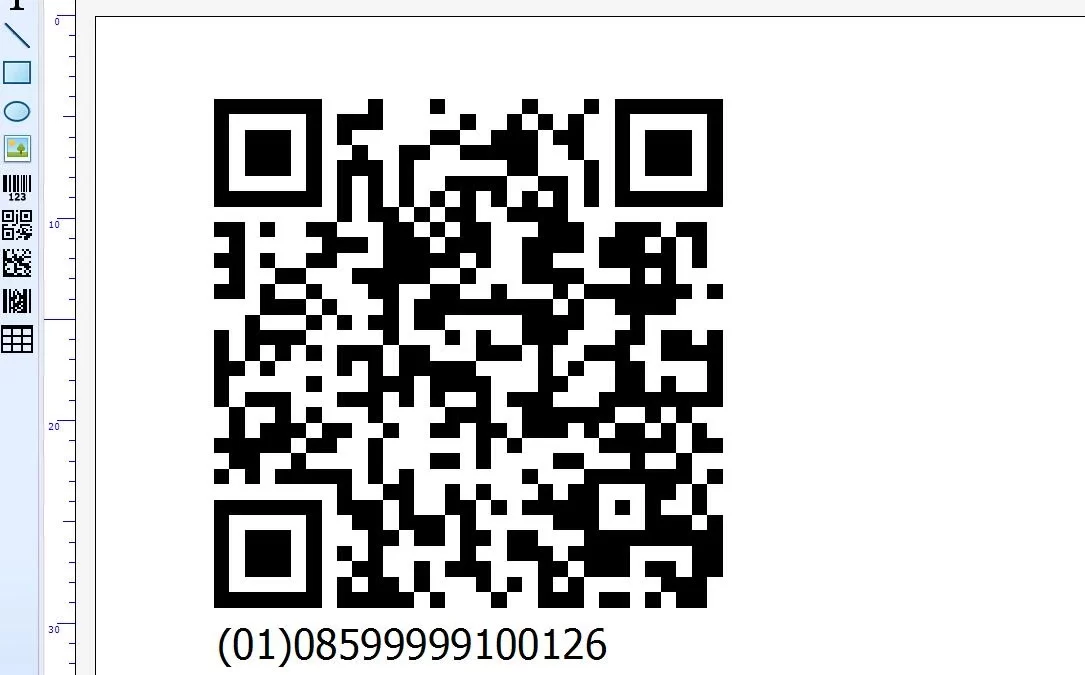

QR CODE二维码常用就四种纠错级别： L 级、M 级、Q 级、H 级。QR二维码的纠错设置多少才合适？
3. ECL 的技术原理
- 冗余编码: 在条码中嵌入额外校验数据，当部分数据损坏时可通过算法恢复原始信息。
- 错误检测与纠正:
- 错误检测: 通过奇偶校验、CRC校验等方式识别错误位置。
- 错误纠正: 利用冗余数据重建丢失的信息（如Reed-Solomon码）。
- 覆盖范围:
- 局部容错: 损坏集中在小区域（如污渍、小孔）。
- 全局容错: 分散性错误（如大面积模糊、褪色）。
4. 选择ECL的考虑因素
- 环境风险:
- 高风险环境（潮湿、高温、化学接触）需选择 ECL5+。
- 室内普通场景可选 ECL1~3。
- 打印质量:
- 低精度打印机（如喷墨）建议提高ECL以补偿打印缺陷。
- 空间限制:
- 条码尺寸较小或密度较高时，需权衡容错与存储容量。
- 成本:
- 高ECL可能需要更复杂的扫描设备支持。
5. 其他常见二维条码的ECL对比
| 条码类型 | 纠错级别范围 | 特点 |
|---|---|---|
| QR Code | L (7%), M (15%), Q (25%), H (30%) | 广泛应用于移动支付，H级支持手机快速扫描。 |
| Data Matrix | 低至高（最高30%） | 小型密集型条码，工业场景常用。 |
| Aztec Code | 20%~35% | 无空白区设计，适合高密度场景。 |
6. 实际应用建议
- 物流与仓储: 使用 ECL3~5 以应对运输中的摩擦和污损。
- 电子票务: ECL2~3 可平衡容错与二维码大小（避免影响显示效果）。
- 医疗领域: 对植入物标签需采用 **ECL5+** 以确保长期可靠性。
- 消费者包装: ECL1~2 即可满足超市扫码需求。
Error Correction Code（ECC） 和 Error Correction Level（ECL）
Error Correction Code（ECC，纠错编码） 和 Error Correction Level（ECL，纠错级别） 是两个相关但不同的概念，分别涉及数据容错的原理和具体实现等级。以下是它们的区别和联系：
1. Error Correction Code（ECC）
- 定义:
一组算法和技术，用于在数据传输、存储或编码过程中检测和纠正错误。其核心思想是通过冗余数据（校验码）来恢复被损坏的信息。 - 作用:
- 错误检测: 发现数据中的异常（如奇偶校验）。
- 错误纠正: 通过冗余信息修复错误（如Reed-Solomon码、卷积码）。
- 应用场景:
- 通信领域: 5G、Wi-Fi、蓝牙的数据传输纠错。
- 存储系统: SSD硬盘、RAID阵列的容错机制。
- 条码技术: PDF417、QR Code等二维条码的容错能力（即通过ECL体现）。
2. Error Correction Level（ECL）
- 定义:
指条码（如二维条码）中预定义的纠错能力等级，属于ECC技术的具体参数化配置。 - 作用:
- 规定条码能够容忍的物理损坏比例（如污渍、划痕、模糊）。
- 平衡存储效率（容量）与容错性能（纠错能力）。
- 典型等级:
- PDF417: ECL0（无容错）到ECL9（最高容错）。
- QR Code: L（7%）、M（15%）、Q（25%）、H（30%）。
3. 核心区别
| 维度 | ECC | ECL |
|---|---|---|
| 本质 | 通用纠错技术（算法和理论） | 具体纠错能力的等级划分 |
| 作用范围 | 广义的数据容错机制（通信、存储、编码等） | 专用于条码的容错等级规范 |
| 灵活性 | 可根据需求设计不同类型的ECC（如Reed-Solomon、LDPC） | 固定于条码标准的预定义级别 |
| 参数化 | 不直接关联等级，而是通过冗余率控制 | 直接以百分比（如15%、30%）划分容错能力 |
4. 实际关系
- ECL是ECC在条码中的具体实现：
例如，PDF417的ECL2（纠错级别2）是基于ECC算法（如Reed-Solomon）实现的，规定了该条码可修复约15%的损坏区域。 - ECC提供技术基础：
条码的容错能力依赖ECC算法（如纠错码的设计），而ECL是将这些技术标准化为不同等级，便于用户选择。
5. 选择依据
- ECC类型（技术层面）:
- Reed-Solomon: 高纠错效率，适合高容错需求（如工业条码）。
- LDPC（低密度奇偶校验）: 高效纠错，适用于高密度存储（如QR Code H级）。
- ECL级别（应用层面）:
- 根据环境风险选择：
- 高风险场景（工业、户外）→ 高ECL（如ECL5+）。
- 低风险场景（室内、清洁表面）→ 低ECL（如ECL1）。
- 根据环境风险选择：
示例对比
| 场景 | ECC技术 | ECL选择 | 原因 |
|---|---|---|---|
| 快递面单 | Reed-Solomon | ECL2 | 抵御折叠、轻微污渍 |
| 手机支付QR码 | LDPC | H (30%) | 需快速扫描且支持一定污损 |
| 电子病历存储 | AES + ECC | N/A | 依赖加密和冗余存储，非条码场景 |
总结
- ECC是底层技术，决定了纠错的数学原理和能力上限。
- ECL是应用层参数，将ECC能力标准化为具体等级，方便用户直接选择。
- 在条码设计中，需结合使用两者：通过ECC算法实现容错，通过ECL设定适用场景的纠错强度。
Error Correction Level 是平衡条码可靠性、存储效率和成本的核心参数。选择时需结合具体场景的物理损坏风险、打印条件和扫描设备的能力进行优化。过高或过低的ECL均可能导致效率浪费或功能失效。
