GK888™ 标签打印机-用户入门

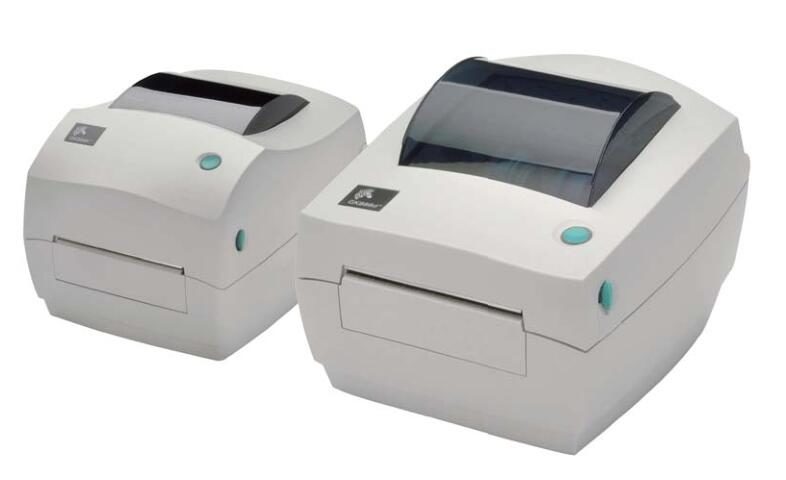

GK888d™ 标签打印机简介

Zebra® GK888d™ 是桌面标签打印机中最超值的型号。GK888d™ 打印机能够在 203 dpi（点/英寸）打印密度下提供最高 4ips（英寸/秒）的热敏打印速度。GK888d™ 支持ZPL™ 和 EPL™ Zebra 打印机编程语言和各种接口及功能选配件。

GK888d 打印机功能：

• 可在 ZPL 和 EPL 编程及多个标签格式之间自动检测和切换打印机语言。
• 可以简化介质装入的 OpenAccess™ 设计。
• 具有颜色编码的操作员控制部件和介质导板。
• 机载的简体中文和繁体中文字体集可用于 EPL （888 旧式字体 – GB-2312 和Big 5）和 ZPL （GB18030-2000 和 Big 5）编程。
• Zebra™ 全局打印解决方案 — 支持 Microsoft Windows 键盘编码和 ANSI、Unicode UTF-8 和 UTF 16 （Unicode 转换格式）、 XML、 ASCII （旧版程序和系统使用的 7 和 8 位）、单双字节基本字体编码、十六进制编码，以及定制字符映射 （DAT 表创建、字体链接和字符重新映射）。
• 打印机性能增强：打印速度更快，配备 32 位处理器。
• 具有一套完整的免费软件易标签应用程序和驱动程序，可用于配置打印机设置，设计和打印标签和收条，获取打印机状态，导入图形和字体，发送编程命令，更新固件，并下载文件。复制打印机设置，并通过 ZebraNet™ Bridge 将图形、文件、字体和固件 （更新）发送到一台或多台通过 Zebra® 以太网和本地连接的打印机。
• 维护报告功能已启用且可由用户进行定制。
• GK888 热敏打印机型号还包括行模式打印支持，从而可支持基于 EPL1 遗留编程技术的打印应用。



GK888t™ 热能打印机

Zebra® GK888t™ 是桌面热能打印机中最超值的型号。 GK888t™ 打印机能够在 203 dpi（点 / 英寸）打印密度下提供最高 4 ips （英寸 / 秒）的热转印和热敏打印速度。

GK888t™ 支持 ZPL™ 和 EPL™ Zebra 打印机编程语言和各种接口及功能选配件。

GK888 打印机的功能如下：

• 可在 ZPL 和 EPL 编程及多个标签格式之间自动检测和切换打印机语言。
• 采用行业最方便的色带装入设计。
• 具有颜色编码的操作员控制部件和介质导板。
• 机载的简体中文和繁体中文字体集可用于 EPL （888 旧式字体 – GB-2312 和Big 5）和 ZPL （GB18030-2000 和 Big 5）编程。
• Zebra™ 全局打印解决方案 — 支持 Microsoft Windows 键盘编码和 ANSI、Unicode UTF-8 和 UTF 16 （Unicode 转换格式）、 XML、 ASCII （旧版程序和系统使用的 7 和 8 位）、单双字节基本字体编码、十六进制编码，以及定制字符映射 （DAT 表创建、字体链接和字符重新映射）。
• 打印机性能增强：打印速度更快，配备 32 位处理器。
• 具有一套完整的免费软件应用程序和驱动程序，可用于配置打印机设置，设计和打印标签和收条，获取打印机状态，导入图形和字体，发送编程命令，更新固件，并下载文件。复制打印机设置，并通过 ZebraNet™ Bridge 将图形、文件、字体和固件 （更新）发送到一台或多台通过 Zebra® 以太网和本地连接的打印机。
• 维护报告功能已启用且可由用户进行定制。

GK888 打印机可提供下列基本打印机选配件：

• 标签分送 （剥离）。
• 通用介质切纸器
• 内置 10/100 打印服务器和以太网接口。
• Zebra® ZBI 2.0™ (Zebra BASIC Interpreter) 编程语言。ZBI™ 可以让用户定制能够自动完成的打印机操作，从而可以在无需连接 PC 或网络的情况下使用扫描仪、磅秤、键盘、 Zebra® KDU 或 KDU Plus™ 等外部设备。



本用户指南提供了执行打印机日常操作所需的所有信息。要创建标签格式，请参阅《编程指南》或诸如 易标签™ 等标签设计应用程序。
连接到主机计算机时，可将本打印机作为功能完整的标签打印系统。
注意 ：许多打印机设置还可以通过打印机驱动程序或标签设计软件控制。有关详细信息，请参见驱动程序或软件文档。



GK888™ 标签打印机入门指南

本章说明了如何首次设置打印机，以及如何执行最常用的介质装入操作步骤。

连接电源

1. 将打印机电源开关设置在关闭位置 （向下）。
2. 将电源线插头插入适用的交流电源插座。注意：如果交流电源插座上的电源开关打开，则电源指示灯将点亮。
3. 将电源部件的电源接头插入打印机的电源插孔。

• 重要提示 ：根据需要装配打印机，从而能够轻松地操作电源线。为确保打印机不带静电，必须将电源线与电源插座或交流电源插座分开。
• 小心 ：请勿在潮湿环境中操作打印机和电源部件，否则会造成严重的人身伤害！

GK888 标签纸的安装

• 在装入介质时，必须将成卷介质放入介质供应架。
• 必须使用适用于所需打印类型的正确介质。

准备介质

无论介质是内侧卷绕还是外侧卷绕，都可以用相同方式装入打印机。 去掉介质的外侧一圈。成卷介质在运输、搬运或存放过程中，可能会沾染灰尘或污物。去掉最外侧一圈介质可以避免将有粘性或不清洁的介质卷入打印头和打印辊之间。

将成卷介质放入介质舱

1. 打开打印机盖。注意：需要向打印机前方拉动松开锁片的控制杆。
2. 向打印机后方旋转介质导板调节旋钮，可将介质导板打开。
3. 使用另一只手将介质卷支架拉开，将介质卷放在纸卷支架上，并松开。调整成卷介质方向，使其在通过打印 （驱动）辊上方时打印面朝上。
4. 拉动介质，使其从打印机前端伸出。将介质穿过介质导板。确保介质卷能够自由转动。禁止将介质卷放入介质仓底部。检查介质的打印面是否向上。
5. 将导板调节器旋钮转到前面，合上介质导板。导板应刚好接触到介质边缘，但不应限制其移动。
6. 合上打印机盖。向下按，直到顶盖 “ 咔哒 ” 一声锁闭。

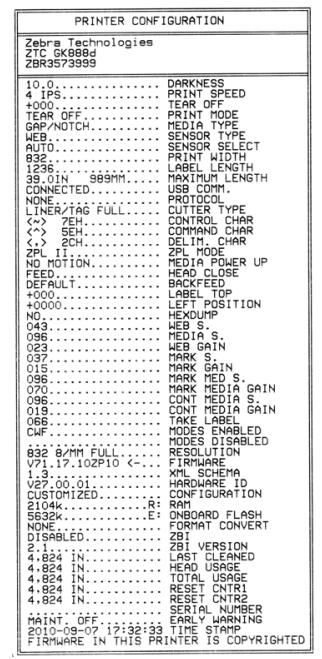

打印测试 （打印机配置）标签

在将打印机连接到计算机前，应确保打印机处于正常工作状态。可打印一张配置状态标签加以确认。

1. 应确保介质安装正确，打印机顶盖已合上。如果尚未打开打印机电源，应将电源打开。如果在打印机初始化过程中状态指示灯呈绿色闪烁状态 （暂停模式），应按一下 “ 进纸 ” 按钮，将打印机设置在 Ready （就绪）（可打印）模式下。如果打印机的状态指示灯没有变为持续绿色 （就绪），请参见的 “ 故障排除 ”。
2. 将 “ 进纸 ” 按钮按下两到三次，让打印机根据装入的介质执行校准。在此过程中，打印机可能会送入多张标签。
3. 在状态指示灯为持续绿色时，应按住 “ 进纸 ” 按钮，直到状态指示灯闪烁一次。
4. 松开 “ 进纸 ” 按钮。将打印出一张配置标签。如果无法打印此标签，请参见的 “ 入门指南 ”。

预安装 Windows® 打印机驱动程序

• 针对基于 Windows 的 PC 操作系统，Zebra 更改了打印机的安装和使用方式。我们建议至少预安装 ZebraDesigner™ Windows® 驱动程序，以发挥 Windows XP® SP2 及后续各版本 Windows 操作系统所具有的简单易用的优势。
• Zebra 提供了 Zebra Setup Utilities (ZSU) 套件，其中包括 Zebra® 打印机驱动程序、实用工具以及可用于大多数 Windows PC 操作系统的通信和安装工具。可以从用户光盘上获得 Zebra Setup Utilities 和 Zebra Windows 打印机驱动程序，也可以从 Zebra 网站获得最新版本。
• ZebraDesigner™ 驱动程序和 Zebra Setup Utilities （包括驱动程序）：支持 Windows7®、 Windows Vista®、 Windows XP®、 Windows® 2000®、 Windows Server® 2008 和Windows Server® 2003 操作系统。驱动程序支持 32 位和 64 位 Windows 操作系统并已经过 Microsoft 认证。 Zebra Setup Utilities 和 ZebraDesigner 驱动程序支持下列打印机通信接口：USB、并口、串口、有线和无线以太网，以及蓝牙 （使用蓝牙虚拟打印机端口）。
• 首先安装 Zebra Setup Utilities （设置实用程序），然后再为连接到 PC 的打印机连通电源 （PC 运行 Zebra 驱动程序支持的 Windows 操作系统）。 Zebra Setup Utilities （设置实用程序）将提示您为打印机连通电源。继续执行下列步骤，完成打印机安装。



即插即用 (PnP) 打印机检测和 Windows® 操作系统

• 较新的 Windows 操作系统能够在通过 USB 接口连接打印机时，自动检测打印机。根据硬件配置和 Windows 版本，在将打印机连接到 USB、并行和串行端口接口时可通过即插即用方式对其进行检测。打印机驱动程序现在不支持串行端口即插即用安装。必须支持打印机的并口 PC 接口配置，并且具有用于实现即插即用操作的双向通讯。
• 第一次将打印机连接到 PC 时，操作系统将自动启动 “ 添加新硬件 ” 向导。如果 Zebra Setup Utility 带有预安装的驱动程序套件，将自动安装打印机驱动程序。转到 Windows 打印机目录，并单击鼠标右键，选择 “ 属性 ”。单击 “ 打印测试页 ” 按钮，验证安装是否成功。
• 如果重新将打印机连接到 USB 接口或在 PC 完成操作系统的重新启动后打开打印机电源， Windows 操作系统将检测并重新连接先前安装的打印机。忽略检测到新设备的警告，并关闭任务栏提示。等待几秒钟，让操作系统匹配打印机和驱动程序软件。警告消息将退出，打印机现在准备就绪，可进行打印。

通用串行总线 (USB) 设备通信

使用 USB 接口时，打印机是终端设备 （而不是主机或集线器）。有关本接口的详细信
息，可参阅 “USB 规格 ”。
注意 • 扫描仪、称重设备或其他数据输入 （终端）设备必须使用串行端口 （而不是
USB 端口）将数据发送到打印机。

串行端口和 Windows® 操作系统

除数据流控制设置外，用于串行端口通信的 Windows 操作系统默认设置与打印机的默认设置相匹配。 Windows 的默认数据流控制设置为 NONE （无）。打印机需要将数据的流控制设置为 Hardware （硬件）。

注意 • 打印机目前不支持 Windows ® 串行端口的即插即用 (PnP) 设备检测。

以太网

本打印机的选项具有各种方法和工具能够帮助 Zebra 网络打印机在 LAN（局域网）或WAN （广域网）上实现连接和配置。 Zebra Setup Utility 配置向导支持使用打印机 IP地址在带有基于 Windows 系统的共享网络中创建打印机连接。打印机具有内部网页，可以轻松完成打印机和网络的配置工作。使用网页浏览器即可通过打印机的 IP 地址访问这些网页。免费版的 ZebraNet™ Bridge 软件能够让用户通过 Zebra® 打印机集中部署、管理和监控 Zebra® 打印机，并可在全局网络的任何位置从单个 PC 屏幕上发现最多 3 台打印机。可购买 ZebraNet™ Bridge Enterprise，以便管理数量众多的 Zebra® 打印机。



将打印机连接到计算机

打印机支持各种不同接口选配件和配置。其中包括：通用串行总线 (USB) 接口、RS232 串行接口、并行接口 (IEEE 1284.4) 和 10/100 以太网。

• USB、串口和并口
• 选配件：USB 和以太网 （有线）

Zebra Setup Utility 专用于协助用户安装这些接口。后续几页将讨论打印机各物理通信接口的缆线和专用参数，以协助用户在连通电源之前和之后完成配置设置。 Zebra Setup Utilities 配置向导将提示用户在合适的时间打开打印机电源，从而完成打印机安装。

小心 • 连接接口缆线时，应将电源开关设置在 OFF （关闭）位置。连接或断开通信缆线之前，必须将电源线插入电源部件和打印机背后的电源插座中。

接口缆线要求

数据缆线必须为完全屏蔽结构，并配有金属或金属化的连接器外壳。为防止辐射和接收到电气噪声，必须使用屏蔽缆线和连接器。

要最大限度降低缆线中的电噪声拾音水平，应执行以下操作：

• 应使用尽可能短的数据缆线 （建议使用 1.83 米 [6 英尺 ] 长的缆线）。
• 不要将数据缆线和电源线紧紧捆绑在一起。
• 不要将数据缆线系到电源线导管上。

重要提示 • 本打印机使用完全屏蔽的数据缆线，符合 FCC“ 条例和规则 ” 第 15 章关于B 类设备的规定。如果使用非屏蔽缆线，可能会导致辐射排放水平超过 B 类设备的限值。

USB 接口要求

通用串行总线 （兼容 2.0）提供了与现有 PC 硬件兼容的高速接口。 USB 采用 “ 即插即用 ” 设计，便于安装。多台打印机可共享一个 USB 接口 / 集线器。
如果要使用 USB 缆线 （本打印机未提供），应检查缆线和缆线包装上是否带有Certified USB™ 标记 （如下图所示），以确保符合 USB 2.0 规格。

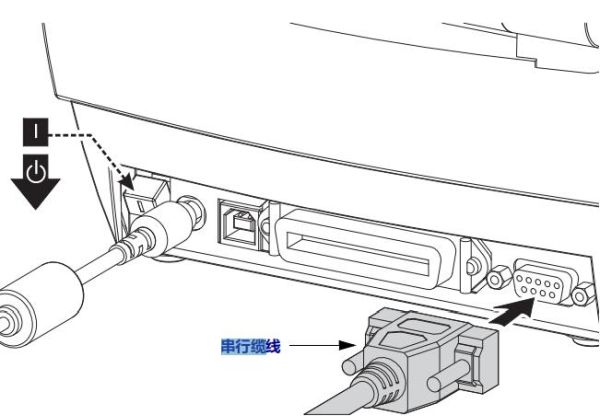

串行通信

GK888 配有一个 DCE 串行通信端口，用于与旧式 888 打印机实现硬件兼容。所需缆线的一端必须具有九针 D 型 (DB-9P) 插头，该插头可以插入打印机背部的配对 (DB-9S) 串行端口。该信号接口缆线的另一端应连接到主机计算机的串行端口。此缆线是一根空调制解调器 （交叉信号连接）缆线。有关引线信息，请参阅 “ 附录 A”。

打印机与主机 （通常为 PC）之间的串行端口通信设置必须匹配，才能确保通信可靠。最常更改的常用设置是位 / 秒 （或称为波特率）和流控制。主机 （通常为 Windows PC）需要更改数据流控制，以便与打印机的默认通信方法相匹配：硬件是通过 “ 主机
握手 ” 设置 DTR/Xon/Xoff 加以标注。根据使用中的非 Zebra 应用程序软件或串行缆线类型，可能需要更改硬件 (DTR) 和软件 (Xon/Xoff) 模式组合。

通过以下方式可设置打印机与主机计算机之间的串行通信：

• 波特率自动同步
• ZPL 编程的 ^SC 命令
• EPL 编程的 Y 命令
• 将打印机重置为默认打印机配置。

波特率自动设置

波特率同步过程能够让打印机自动匹配主机计算机的通信参数。要自动设置波特率：

1. 按住 “ 进纸 ” 按钮直到绿色的状态指示灯闪烁一次、两次、三次。
2. 在状态指示灯闪烁时，将 ^XA^XZ 命令序列发送到打印机。
3. 打印机和主机实现同步时，指示灯将持续呈绿色。（在自动设置波特率同步过程中不会打印标签。）

ZPL ^SC 命令

可以使用 “ 设置通信 ”(^SC) 命令更改打印机的通信设置。
1. 如果主机计算机的通信设置与打印机相同，可发送 ^SC 命令将打印机更改为所
需设置。
2. 将主机计算机的设置更改为与新的打印机设置匹配。
有关本命令的详细信息，请参阅 《ZPL 编程指南》。

EPL Y 命令

使用串行端口设置 (Y) 命令更改打印机的通信设置。

1.  如果主机计算机的通信设置与打印机相同，可以发送 Y 命令将打印机更改为所需设置。注意：Y 命令不支持对数据流控制的设置，应使用 Xon/Xoff 执行此设置。
2. 将主机计算机的设置更改为与新的打印机设置匹配。
   有关本命令的详细信息，请参阅 《EPL 页面模式编程指南》。

重置默认串行端口参数

执行下列步骤，将打印机的通信参数重置为出厂默认值 （串行通信设置为：9600 波特， 8 位字长度，无奇偶性， 1 个停止位，和 DTR/XON/XOFF 数据流控制）。

1. 按住 “ 进纸 ” 按钮，直到绿色的状态指示灯闪烁一次，等待片刻，指示灯将再次闪烁，然后在第三次闪烁之前立即松开按钮。
2. 在状态指示灯呈琥珀色和绿色交替快速闪烁时，按 “ 进纸 ” 按钮。可通过ZPL ^SC 命令或 EPL Y 命令设置打印机和主机计算机之间的串行通信。

注意 • 运行 EPL 编程语言的 Zebra® 打印机早期型号的默认串行端口设置如下：
9600 波特，无奇偶性，8 个数据位，1 个停止位，“ 硬件 ” 和软件（合并）数据控制（实际为 DTR/Xon/Xoff）。 Windows 操作系统流控制设置对于大多数应用均为Hardware （硬件）。

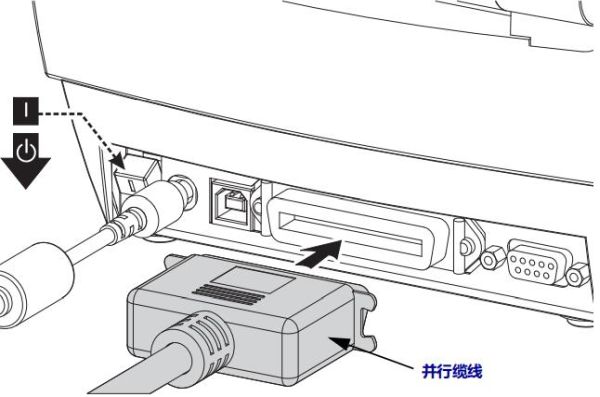

并行端口

所需缆线一端必须为一个 25 针 D 型 (DB-25P) 插头 （主机），而另一端 （打印机）必须为一个 “Centronics” 接口 （IEEE 1284 A-B 并行接口规格）。

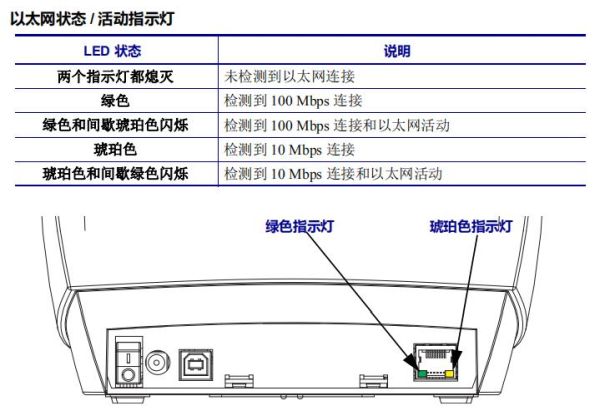

以太网

打印机需要使用 CAT-5 或更高级别的 UTP RJ45 以太网缆线。

有关将打印机配置为在兼容以太网中运行的详细信息，请参见 《ZebraNet® 10/100 内部打印服务器手册》。打印机必须配置为在 LAN （局域网）或 WAN （广域网）中工作。通过打印机的网页访问可打印机的板载打印服务器。

连接打印机之后

现在即可与打印机实现基本通信，并测试打印机通信，然后安装其他打印机相关应用程序、驱动程序或实用工具。

执行打印以测试通信情况

检验打印系统的操作是一项较为简单的工作。对于 Windows 操作系统， Zebra Setup Utility 或 Windows“ 打印机和传真 ” 控制面板可以访问并打印测试标签。对于非Windows 操作系统，可以使用一个 (~WC) 命令将基本的 ASCII 文本文件复制到打印
机，打印配置状态标签。

使用 Zebra Setup Utility 测试打印：

1.  打开 Zebra Setup Utility。
2. 单击新安装的打印机图标，选择打印机并激活窗口中打印机下面的打印机配置按钮。
3. 单击 Open Printer Tools （打开打印机工具）按钮。
4. 在 Print （打印）选项卡窗口中，单击 Print configuration label （打印配置标签）行，并单击 Send （发送）按钮。打印机将打印配置状态标签。

使用 Windows“ 打印机和传真 ” 菜单测试打印情况：

1. 单击 Windows 的 Start （开始）菜单按钮，转到 Printers and Faxes （打印机和传真）菜单或 Control Panel （控制面板）的 Printers and Faxes （打印机和传真）菜单。打开菜单。
2. 选择新安装的打印机图标，选中打印机，并单击鼠标右键，打开打印机的Properties （属性）菜单。
3. 从打印机的 General （常规）选项卡窗口中，单击 Print Test Page （打印测试页）按钮。打印机将打印 Windows 测试打印页。

使用 MS-DOS 命令提示符或从 Windows XP“ 开始 ” 菜单对连接到网络（LAN 或 WAN）的以太网打印机执行测试打印：

1. 使用后续的三个 ASCII 字符建立文本文件：~WC
2.  文件另存为：TEST.ZPL （任意文件名和扩展名）。
3. 读取打印机配置状态标签的网络状态打印输出上的 IP 地址。在连接到打印机所处LAN 或 WAN 网络的系统上，点击 Web 浏览器窗口的地址栏并输入：fpt （IP 地址）（IP 地址为 123.45.67.01 时，其应为：ftp 123.45.67.01）
4. 输入 ‘put’ 一词，接着输入文件名，然后按 Enter 键。对于这个 “ 测试打印 ” 文件，文件名应为： put TEST.ZPL。打印机将打印新的 “ 打印配置状态 ” 标签。

针对非 Windows 操作系统，使用复制 ZPL 命令文件执行测试打印：

1. 使用后续的三个 ASCII 字符建立文本文件：~WC
2. 文件另存为：TEST.ZPL （任意文件名和扩展名）。
3. 将文件复制到打印机。对于 DOS 环境，将文件发送到已连接至系统并口的打印机，命令非常简单：
   COPY TEST.ZPL LPT1
   其他接口连接类型和操作系统使用其他命令字符串。有关为执行此测试而将文件复制到对应打印机接口的详细说明，请参见操作系统文档。
